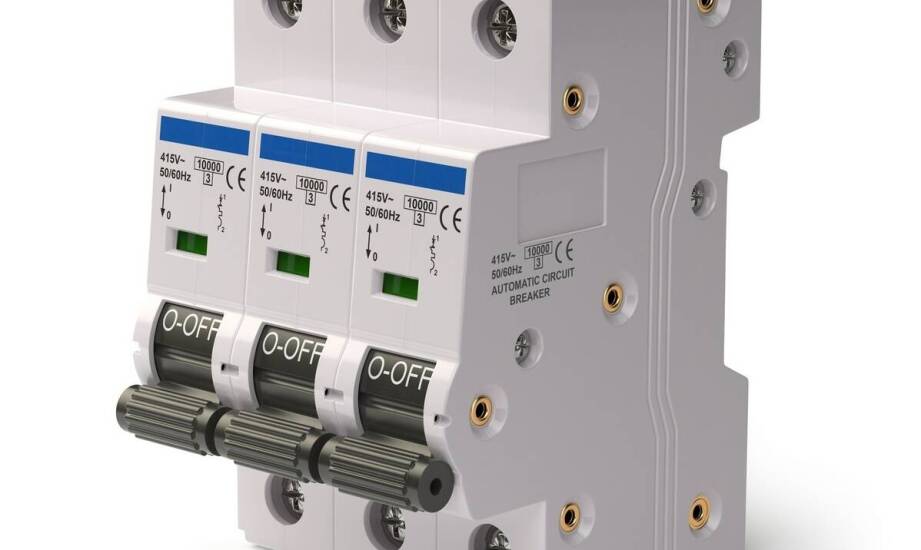

Jak dobrać aparat trójbiegunowy do rozdzielnicy bez pomyłki z osprzętem ściennym

Instalator stojący przed otwartą rozdzielnicą z obwodem trójfazowym dla silnika o mocy kilku kilowatów musi podjąć decyzję o właściwym zabezpieczeniu i sterowaniu. Częstym błędem mniej doświadczonych osób jest mylenie dedykowanej aparatury modułowej z tradycyjnym osprzętem natynkowym lub podtynkowym. Próba zastosowania standardowych mechanizmów krzywkowych przeznaczonych do montażu ściennego wewnątrz głównej szafy zasilającej prowadzi do problemów z odprowadzaniem ciepła i brakiem stabilnego mocowania. Prawidłowa identyfikacja urządzeń trójbiegunowych determinuje nie tylko bezpieczeństwo samego obwodu, ale również zgodność całej instalacji z obowiązującymi normami technicznymi. Brak precyzji na tym etapie najczęściej skutkuje odrzuceniem projektu podczas pomiarów odbiorczych, a w skrajnych przypadkach stwarza bezpośrednie zagrożenie pożarowe.

Podstawowe różnice konstrukcyjne i środowisko pracy

Zrozumienie granic między osprzętem ściennym a modułowym stanowi punkt wyjścia do prawidłowej konfiguracji tablicy bezpiecznikowej. Tradycyjne włączniki i przełączniki projektuje się z myślą o bezpośredniej obsłudze przez użytkownika końcowego w pomieszczeniach mieszkalnych lub użytkowych. Ich konstrukcja opiera się na montażu w puszkach instalacyjnych lub bezpośrednio na ścianie, a prądy znamionowe rzadko przekraczają kilkanaście amperów. Tymczasem aparaty trójbiegunowe stanowią kluczowy element aparatury rozdzielczej i chronią całe obwody siłowe.

Aparatura modułowa wymaga osadzenia na znormalizowanej szynie DIN TH35 wewnątrz obudowy rozdzielnicy, co gwarantuje stabilność mechaniczną i zachowanie odpowiednich odstępów izolacyjnych. Modułowy układ zasilania trójfazowego rozdziela napięcie pomiędzy tory prądowe L1, L2 oraz L3. Wymusza to zastosowanie elementów o ściśle określonych gabarytach. Każdy biegun zajmuje zazwyczaj jeden standardowy moduł o szerokości 17,5 milimetra. Cały aparat trójfazowy pochłania więc 52,5 milimetra wolnej przestrzeni na szynie, co należy precyzyjnie uwzględnić podczas planowania rezerwy miejsca w skrzynce. Nowoczesne systemy rozdziału energii posiadają specjalne maskownice szczelinowe, do których idealnie przylegają czoła urządzeń modułowych, uniemożliwiając przypadkowy kontakt z elementami pod napięciem.

Parametry elektryczne aparatów rozdzielczych drastycznie różnią się od możliwości standardowego osprzętu. Dobór prądu znamionowego musi wynikać bezpośrednio z obliczonego prądu obciążenia na każdą fazę. Dla trójfazowych odbiorników symetrycznych oblicza się go z uwzględnieniem mocy, napięcia międzyfazowego 400 V oraz współczynnika mocy. Prąd znamionowy aparatu powinien przewyższać prąd obciążenia o minimum trzydzieści procent, co pozwala bezpiecznie skompensować ewentualne prądy rozruchowe i eliminuje ryzyko nieuzasadnionego zadziałania wyzwalaczy. Napięcie izolacji takich urządzeń nierzadko sięga 690 V, co potwierdza ich przemysłowy i w pełni rozdzielczy charakter.

Wpływ charakterystyki odbiornika na trwałość instalacji

Rodzaj zasilanego urządzenia końcowego wymusza zastosowanie sprzętu o dopasowanej charakterystyce wyzwalania i odpowiedniej trwałości mechanicznej. Wybór konkretnego modelu zależy od tego, jak często prąd będzie załączany i przerywany w perspektywie wieloletniej eksploatacji. Przykładowo łącznik trzybiegunowy radzi sobie z typowymi obciążeniami w sieciach przemysłowych, o ile parametry jego styków odpowiadają przewidywanej częstotliwości manewrów narzuconej przez proces technologiczny.

Standardowe oświetlenie trójfazowe lub rozbudowane obwody grzewcze wymagają charakterystyki B, która reaguje przy stosunkowo niskich przeciążeniach. Z kolei maszyny oparte na silnikach elektrycznych generują potężne prądy startowe, co wymusza instalację wyłączników o charakterystyce D. Wytrzymują one chwilowe skoki prądu sięgające nawet dwudziestokrotności wartości znamionowej bez przerywania obwodu. W hurtowniach zaopatrujących rynek instalatorski, do których należy TOS24.PL, fachowcy weryfikują dostępność aparatury uwzględniającej właśnie te specyficzne krzywe wyzwalania. Oparcie się na rozwiązaniach od uznanych producentów ułatwia płynne dopasowanie reakcji układu do dynamiki podłączonych pomp czy sprężarek.

Częstotliwość łączeń bezpośrednio rzutuje na degradację styków prądowych wewnątrz urządzenia. Rozłączniki izolacyjne projektuje się do stosunkowo rzadkich manewrów, pełniących przede wszystkim funkcję serwisową i odcinającą napięcie na czas konserwacji. Ich trwałość mechaniczną i łączeniową oblicza się zwykle na zaledwie kilka tysięcy cykli przestawień dźwigni. Jeśli obwód wymaga ciągłego, zautomatyzowanego sterowania, w rozdzielnicy montuje się styczniki przystosowane do milionów bezawaryjnych przełączeń. Zignorowanie reżimu pracy skutkuje błyskawicznym wypaleniem styków i utratą ciągłości zasilania, nawet jeśli obciążenia nominalne zostały policzone w pełni poprawnie. Dla maksymalnego zachowania bezpieczeństwa stosuje się rozbudowane moduły wyposażone w specjalne komory gaszeniowe o podwyższonej odporności na niszczące działanie łuku elektrycznego.

Weryfikacja spójności projektu z warunkami pracy

Ostateczne potwierdzenie poprawności zastosowanych rozwiązań następuje podczas konfrontacji dokumentacji projektowej z fizycznymi warunkami panującymi w obiekcie. Zastosowany moduł wielobiegunowy musi tworzyć całkowicie spójną całość z przekrojami przewodów zasilających, wartością zabezpieczeń przedlicznikowych oraz prądami udarowymi transformatora. Bazowe parametry napięciowe i prądowe stanowią zaledwie teoretyczny wstęp, do którego należy dodać realną ocenę odprowadzania ciepła z wnętrza samej szafy rozdzielczej.

Prawidłowo skompletowana i zmontowana skrzynka modułowa nie wykazuje absolutnie żadnych oznak miejscowego przegrzewania izolacji. Poprawnie osadzony mechanizm gwarantuje też, że wszystkie dedykowane zaciski tunelowe lub szybkozłączki sprężynowe zapewniają mocny, przewidywalny docisk gołego drutu lub tulejki. Wykorzystanie sprzętu o znormalizowanej szerokości połączone z profesjonalnym systemem szyn zbiorczych zapobiega powstawaniu niebezpiecznych luzów mechanicznych. Dzięki ścisłemu trzymaniu się zasady odseparowania aparatury modułowej od klasycznego osprzętu ściennego, cały tor zasilania trójfazowego pracuje stabilnie. W efekcie chroni on podłączony sprzęt przed niszczącymi skutkami głębokich przeciążeń oraz niespodziewanych zwarć międzyfazowych.
